亚洲亚洲人成网站在线观看,中文在线亚洲,日本美女天天日日日射射,天堂2020av在线视频,国产乱乱乱www,**性色生活片久久毛片,日韩黄色网大全

釬焊鋁蜂窩產(chǎn)品

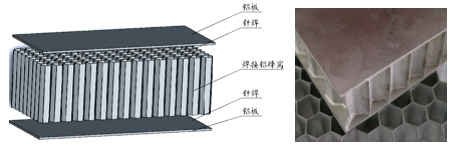

  一、焊接鋁蜂窩板介紹
  焊接鋁蜂窩板是以焊接鋁蜂窩為芯材,兩面敷鋁面板,組合后置于釬焊爐中,在600℃左右的溫度場中一次性釬焊焊接而成的金屬結(jié)構(gòu)性材料。該材料中鋁蜂窩芯與鋁蜂窩芯之間,鋁蜂窩芯與鋁面板之間的所有節(jié)點均為金屬焊接連接,中間不添加任何諸如膠黏劑等非金屬材料。這一改變使鋁蜂窩板的性能大大改變,形成一種獨立的新型金屬結(jié)構(gòu)性材料,而不是傳統(tǒng)意義上的鋁蜂窩復(fù)合材料。焊接鋁蜂窩板具有剝離強度高、抗拉抗壓性能好,耐高低溫、不燃、耐腐蝕性好。因其一體性結(jié)構(gòu),使得其抗疲勞性和抗沖擊性好,具有良好的隔音隔熱效果。無VOC排放,100%可回收利用,完全符合環(huán)保要求。

  由于蜂窩三明治板的特性,它最早被應(yīng)用在航空航天器上,在保證功能的同時大大地減輕了航空航天器的重量,使用同樣的燃料能行駛更遠的航程。隨著制造工藝的不斷進步以及材料的發(fā)展,焊接鋁蜂窩板被越來越多的其它行業(yè)所普遍采用,如國防工業(yè)、航空航天、軌道交通、船舶、新能源汽車、機械、建筑裝飾等行業(yè)。隨著國家環(huán)保節(jié)能政策推行,膠粘鋁蜂窩板將漸漸被焊接鋁蜂窩板替代,焊接鋁蜂窩板市場前景非常樂觀。

  二、焊接鋁蜂窩板產(chǎn)品技術(shù)性能
  2.1節(jié)點強度高

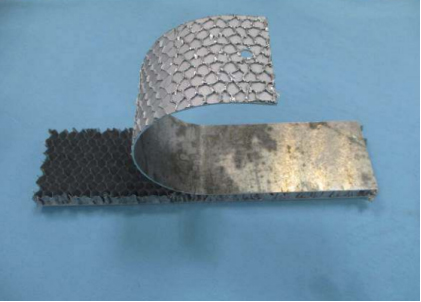

  焊接蜂窩板中所有節(jié)點均通過釬焊焊接方式連接。焊接過程母材不熔化,避免了熔焊過程中的晶粒長大、溶蝕等現(xiàn)象。鋁蜂窩芯支撐板與面板的焊接區(qū)一般呈雙面小角焊結(jié)構(gòu),蜂窩芯的鋁箔與鋁箔間呈全邊長范圍的搭接焊結(jié)構(gòu),兩者焊接區(qū)面積均大于兩母材的對接面積,因而在拉伸破壞中通常會使母材斷裂而節(jié)點保持完好。其滾筒剝離強度一般大于100N.mm/mm,且呈蜂窩芯撕裂狀態(tài)。這是其它連接方式很難達到的。


  2.2抗壓強度高
  焊接鋁蜂窩芯可選擇較厚的鋁箔或鋁帶制作,因節(jié)點強度高,蜂窩結(jié)構(gòu)保持性強,即使過載壓縮變形仍可保持一定承載力而不會出現(xiàn)壓潰現(xiàn)象。
  焊接鋁蜂窩板的蜂窩芯的鋁箔厚度可實現(xiàn)0.15~0.35之間,邊長可實現(xiàn)05~10mm,抗壓強度為4~10MPa,更高規(guī)格的抗壓強度值經(jīng)特殊工藝仍可實現(xiàn)。

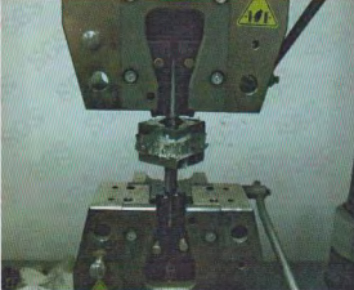

  2.3抗拉強度
  因焊接鋁蜂窩板面板與鋁蜂窩芯是一體結(jié)構(gòu),使得其抗拉強度明顯提高,邊長4mm,壁厚0.1mm鋁蜂窩芯,強度就可以達到6MPa以上。


  2.4耐溫/耐腐蝕性強
  焊接鋁蜂窩板所有材料均為純鋁合金材料,整個工藝過程不添加任何非金屬材料,產(chǎn)品的成型工藝溫度達600℃,因而該材料的耐溫性高。 因其焊接鋁蜂窩板為鋁合金一體結(jié)構(gòu),具有良好的耐腐蝕性,樣品按照ISO 9227標準,經(jīng)過168小時中性鹽霧實驗后,無明顯腐蝕。




試驗溫度
(℃)
鹽濃度
(g/L)
PH值 噴霧沉降量
ml/(80cm2·h)
持續(xù)時間
(h)
35±2 50±5 6.5~7.2 1.5±0.5 168

  2.5疲勞壽命高

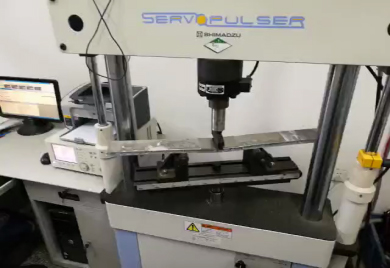

  焊接鋁蜂窩板面板與鋁蜂窩芯通過焊接方式連接為一體,因此其疲勞壽命高,通過第三方疲勞試驗(在中心處施加F=1.8±0.5kN,頻率10Hz,經(jīng)過300萬次循環(huán)試驗后),產(chǎn)品無開裂、變形。

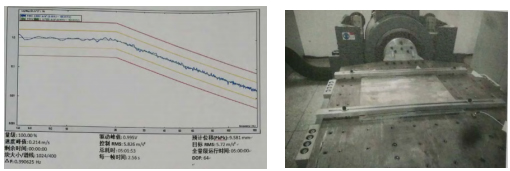

  2.6抗沖擊性好
  產(chǎn)品按照IEC61373標準,經(jīng)垂向、橫向、縱向三個方向每個方向5小時振動(頻率5-150Hz)試驗后,無開裂、變形。
表1 模擬長壽命試驗條件
目錄 方向 ASD(m/s2) 測試時間 頻率范圍(Hz)
1
B級
車體安裝
垂向 5.72 5h 5-150
橫向 2.55 5h
縱向 3.96 5h


  2.7隔音隔熱性好
  焊接鋁蜂窩板具有良好的隔音隔熱特性,其傳熱系數(shù)為5.36 W/(m2·K);計權(quán)隔聲量和頻譜修正量為: RW(C;Ctr)=26(0;-3)dB,具有很好的隔音隔熱性能,同時其耐溫、耐腐蝕,可在很多惡劣環(huán)境中使用。


  2.8無煙無毒
  焊接鋁蜂窩板是純鋁合金結(jié)構(gòu)性材料,不含有機物等其他物質(zhì),無有毒有害物質(zhì)產(chǎn)生。

  2.9質(zhì)量輕
  焊接鋁蜂窩板面密度為8~10Kg/㎡,體密度為0.4~0.5*10³Kg/m³,相對其他類型蜂窩板整體密度低。

  2.10環(huán)??苫厥?/div>
  組成焊接鋁蜂窩板的蜂窩芯和面板均為鋁合金材料,釬焊用的焊料為4系硬質(zhì)鋁合金焊料,并提前通過物理壓軋的方式敷于鋁板表面。在焊接鋁蜂窩板生產(chǎn)成型過程中也無有毒有害物質(zhì)添加或產(chǎn)生,產(chǎn)品為純鋁合金結(jié)構(gòu),可100%回收利用。因而該材料從原材料制備到產(chǎn)品生產(chǎn),再到產(chǎn)品回收,整個生產(chǎn)鏈均為無污染、可回收過程。

  3、高強焊接鋁蜂窩板應(yīng)用
  目前國內(nèi)蜂窩三明治結(jié)構(gòu)板市場需求比較大,但是傳統(tǒng)膠粘工藝的產(chǎn)品有老化、防火的局限性,隨著制造工藝的不斷進步以及材料的發(fā)展,焊接蜂窩三明治板被越來越多的行業(yè)普遍采用,如國防工業(yè)、航空航天、軌道交通、船舶、自動化機械、建筑裝飾等。市場年需求量約在200萬方左右,隨著工業(yè)發(fā)展的需求,這個量還在逐年遞增。
  在軍工領(lǐng)域,該材料可應(yīng)用于:應(yīng)急跑道的道面板、方艙、掩體、導(dǎo)彈發(fā)射筒、雷達罩殼等。
  軌道交通領(lǐng)域,該材料可用于:車輛裙板、設(shè)備倉蓋板、車輛地板、車輛中頂板、門板系統(tǒng)等。
  在建筑領(lǐng)域,改材料可應(yīng)用于:建筑裝飾性外墻、房屋內(nèi)部裝飾、廁所隔斷、高檔家具等。
