機加槽楔
產品說明:
機加槽楔是采用各種層壓板加工成型;
絕緣耐熱等級可以達到F,H級
性能特點:
機加槽楔具有優良的機械、介電性能;同時還具有阻燃、耐化學腐蝕、耐輻射、耐電弧、尺寸穩定等優點。
主要用途:
適用于牽引、冶金、超重、航空電機及普通電機等F、H級電機定子、轉子線圈的固定。
H級機加槽楔性能指標
序號 |
性能 |
單位 |
適合試驗用的板材標稱厚度/mm |
要求 |
1 |
垂直層向
彎曲強度 |
常態 |
MPa |
1.6≤d≤10 |
≥500 |
180℃±2℃ |
≥320 |
2 |
平行層向沖擊強度(簡支梁,缺口) |
KJ/m2 |
≥4 |
≥42 |
3 |
平行層向剪切強度 |
MPa |
≥5 |
≥28 |
4 |
拉伸強度 |
MPa |
≥1.6 |
≥320 |
5 |
垂直層向電氣強度90℃±2℃油中 |
板厚0.5-1.0mm |
MV/m |
≤3 |
≥20 |
板厚1.1-2.0mm |
≥18 |
板厚2.1-3.0mm |
≥16 |
6 |
平行層向擊穿電壓( 90℃±2℃油中) |
kV |
≥3 |
≥35 |
7 |
介質損耗因數 |
- |
≤3 |
≤0.05 |
8 |
相對電容率 |
- |
≤3 |
≤5.5 |
9 |
浸水后絕緣電阻 |
MΩ |
全部 |
≥1.0*102 |
10 |
密度 |
g/cm3 |
全部 |
1.7-1.9 |
11 |
吸水性 |
mg |
全部 |
見表4 |
12 |
溫度指數 |
- |
≥3 |
180 |
注:應用參考工藝要點:最高工作溫度180℃,馬丁耐熱溫度250-270℃ |
技術要求參照GBZ21215-2007國家標準執行
可根據客戶要求定制生產各種型號、性能、規格的產品
表4
試樣平均厚度/mm |
吸水性/mg |
試樣平均厚度/mm |
吸水性/mg |
試樣平均厚度/mm |
吸水性/mg |
0.5 |
≤17 |
2.5 |
≤21 |
12 |
≤38 |
0.6 |
≤17 |
3.0 |
≤22 |
14 |
≤41 |
0.8 |
≤18 |
4.0 |
≤23 |
16 |
≤46 |
1.0 |
≤18 |
5.0 |
≤25 |
20 |
≤52 |
1.2 |
≤17 |
6.0 |
≤27 |
25 |
≤61 |
1.6 |
≤19 |
8.0 |
≤31 |
單面加工至22.5 |
≤73 |
2.0 |
≤20 |
10 |
≤34 |

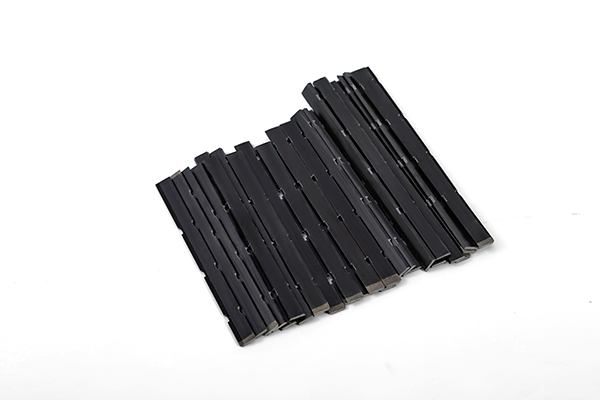

機加槽楔

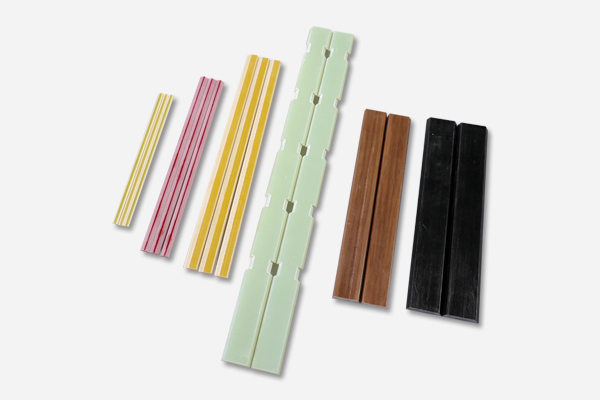

機加槽楔
